在弱電工程中，pvc線管穿線是大家項目里都會遇到的，那么pvc線管能穿放多少根網線呢，下面就由成都弱電工程公司的小雨帶大家一起總結下。

一、pvc管穿放網線的根數

    pvc線管內線截面面積不能超過電線管截面面積的40%，超過40%穿管的阻力很大,特別是預埋管道阻力大無法穿過、又無法翻工,就很容易功虧一簣。

    用pvc線管穿網線的話，5類與6類線都有，因?yàn)?類現在用的較少，我們就來看下超5類與6類線的不同型號的pvc線管的穿線根數。

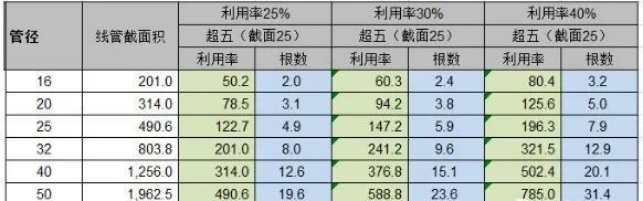

1、超5類線的穿線根數

超五類/五類芯徑：0.511

截面：19.625mm2

外接正方形面積：25mm2

    因?yàn)閜vc線管內線截面面積不能超過線管截面面積的40%，我們就分別來看下pvc線管的利用率在25%、30%、40%的穿線根數。

    因?yàn)橛?jì)算的比較精準，所以有的會有小數，大家在實際用的時候取小按整數使用。

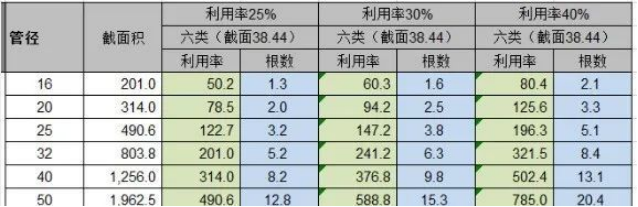

2、6類線的穿線根數

六類線芯徑：0.574

截面：30.1754mm2

外接正方形面積：38.44mm2

    和上面一樣，分別來看下pvc線管的利用率在25%、30%、40%的穿線根數。

    值得說的是，因?yàn)槌?類線與6類線的橫截面積是不一樣的，6類線比5類線的橫截面積大，所以它們同型下的pvc線管穿網線數量是不一樣的，同型號線管下，超5類線要比6類線的穿網線數量要多一些。

二、線槽穿放網線的數量

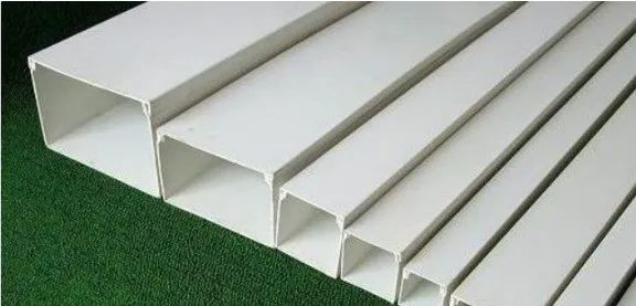

    當然在實際項目，我們除了用pvc線管，也會用到pvc線槽，布放纜線在線槽內的截面利用率應為30％～50％，這里面我們也一起來看下pvc常用線槽的穿線量。

    我們就來看下利用率在30%與50%的情況下，pvc線槽能放多少根超5類線與6類線。

1、線槽的利用率30%時的穿線數量。

2、線槽的利用率50%時的穿線數量。

    當然，在實際項目的利用率最好取40%左右，也就是利用率在30%與50%之間。
